GGマシン オンラインマニュアル

TC トータルクロージングモデル

GGマシン 緩衝材+ストレッチ包装モデル TC

①電源と圧縮源の接続
  • GGマシンのエアレギュレータにエアホースを接続後、エアコンプレッサの元バルブを開にします。
②主電源スイッチON

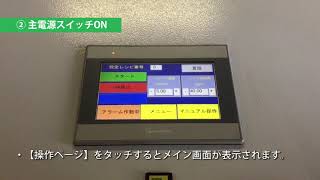

  • タッチパネル付操作盤の主電源スイッチON。
  • タッチパネルが起動し、しばらくするとに使用言語選択画面が表示されます。
③ 画面右下の【操作ページ】をタッチ
  • 【操作ページ】をタッチするとメイン画面が表示されます。
④ 機械各部の確認
  • フィルムが装着され、交換ドアが閉じている事を確認してください。
  • 操作盤の各種スイッチがOFFになっている事を確認してください。
  • 非常停止スイッチは時計回りでOFF状態となり、ツマミ類スイッチは左向きでOFF状態となります。
⑤ 操作盤のアラーム解除ボタンを押す
  • メイン画面左下の【アラーム作動中】をタッチ
  • 操作盤のアラーム解除ボタン(青色ボタン)を押すとアラーム解除されます。
  • メイン画面上にアラーム作動中の表記が無ければ、以上で運転準備は完了です。

①レシピ設定の呼び出し
  • メイン画面上部のレシピ番号をタッチします。
  • 入力画面に所定のレシピ番号を入力し、Enterを押します。メイン画面上部のレシピ番号が変わっていれば、完了です。
②フィルムを機械に通す

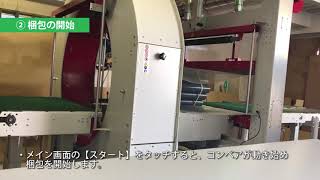

  • メイン画面の【スタート】をタッチすると、コンベアが回り始め、梱包を開始します。

① フィルム入れ替え
  • フィルム交換ドアノブ (黒色 )をまわしてドアを開けます。
  • 空のフィルムを外し、新しいフィルムを装着します。
② フィルムを機械に通す

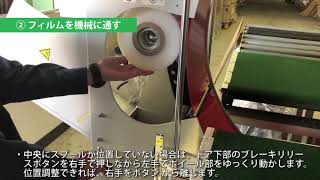

  • 中央にスプールが位置していない場合は、ドア下部のブレーキリリースボタンを右手で押しながら左手でホイール部をゆっくり動かします。位置調整できれば、右手をボタン から離します。
  • 機械に貼っているステッカー通りにフィルムを通します。
  • 1m程度引き出してカッティングユニットに引っ掛けます。
③ ドアロックとアラーム解除
  • フィルム交換 ドアを閉め、ロックします。(ノブの白マークが真上になるとロック状態)
  • ドアロックのアラームを解除します。青のリセットボタンを押してアラームを解除します。
④ フィルムセット
  • 【フィルム セット】をタッチすると自動的にセット完了です。
  • メイン画面【マニュアル操作】→【ATラップユニット】→【フィルムセット】をタッチしてください。
  • ピストン突出→リングユニット回転→ピストン戻り→フィルム溶断 の自動動作で、フィルム交換完了です。切り取られたフィルムは取り除いて下さい。

① 上部フィルム取付け
  • スプールを取付軸ごと取外します。
  • サイドガイドの固定ネジを緩め、サイドガイドを取り外します。
  • 空になったスプールを取り外し、新しいスプールを取付軸に挿入します
  • スプールが中央付近に位置する様にサイドガイドを取付け、ネジを締めます。
  • スプールを取り付けた軸をST溶着ユニットに装着します。(エアー緩衝材など表裏があるフィルムは巻き出し方向にご注意下さい)

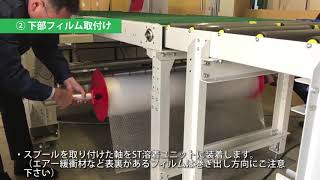

② 下部フィルム取付け
  • スプールを取付軸ごと取外します。
  • サイドガイドの固定ネジを緩め、サイドガイドを取り外します。
  • 空になったスプールを取外し、新しいスプールを取付軸に挿入します。
  • スプールが中央付近に位置する様にサイドガイドを取付け、ネジを締めます。
  • スプールを取り付けた軸をST溶着ユニットに装着します。(エアー緩衝材など表裏があるフィルムは巻き出し方向にご注意下さい)
③ ガイドローラーにセット
  • 上記図のように上下のフィルムを引き出し、ガイローラーの間に通していきます。
  • 上下のスプールより1~2m程度フィルムを引き出し、ガイドローラーの間に通します。
④ 溶着実行
  • タッチパネルの【マニュアル操作】→【ST溶着ユニット】→【溶着実行】の操作で、フィルムの両端を溶着します。フィルムが十分に溶着できれば完了です。
  • もし溶着状態が悪い場合は、タッチパネル【ST溶着ユニット設定】
  • →第1ページの[溶着時間]および[冷却時間]を調節するか操作盤に付設の温度調節器で溶着バーの温度を調節してください。

運転中に非常停止ボタンを押した場合の復帰方法
非常停止ボタンを押すと、アラームが発生し機械が緊急停止します。 復帰させるにはアラームの解除、実行中レシピのリセットおよびフィルムセットが必要です。
① アラームの解除とサイクルのリセット
  • アラームの解除は以下の手順で行ってください。 1:メイン画面の【アラーム作動中】をタッチ 2:押し込んだ非常停止ボタン(赤色)を時計回りにまわして復帰 3:操作盤の青色ボタンを押す
  • タッチパネルのアラーム表記が消え、アラームが解除された状態になります。
  • 次に、非常停止した実行中レシピのリセットします。メイン画面の【リセット】をタッチします。
  • 【はい】をタッチします。(梱包物支持ローラーが降下中に非常停止ボタンを押した場合は、上昇します。) これで、実行中レシピがリセットされました。
② 梱包物を取り除く

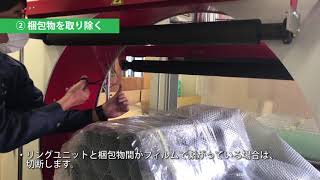

  • リングユニットと梱包物間がフィルムで繋がっている場合は、切断します。
  • リングユニットと梱包物間がフィルムで繋がっている場合は、・コンベア送りで梱包物を取り除きます。順番に【メニュー】、【ゼロ レシピ設定】、【包装仕様設定】をタッチ。 【ラッピングタイプ】 の数値をタッチして”6″を入力。Enterをタッチします。
  • 【前画面】でメイン画面に戻ります。
  • スプールが中央付近に位置する様にサイドガイドを取付け、ネジを締めます。
  • 【スタート】を押すとコンベア送りが開始されます。
  • アーチから梱包物が出たら一時停止ボタンでコンベア送りを停止し、梱包物を取り除いてください。
③ スプール位置リセットとフィルムセット
  • フィルムの位置を元に戻す作業は以下の手順で行ってください。 1:メイン画面の【マニュアル操作】選択後、次画面で【ラッピング】を選択。 2:【リセット】をタッチ。 この作業で、リングが回転し、フィルムがフィルム交換位置(原点)に戻ります。
  • 最後にフィルムセットを行います。フィルムセットの手順が必要な方は “マニュアル動画フィルム交換ATユニット編” をご確認下さい。
